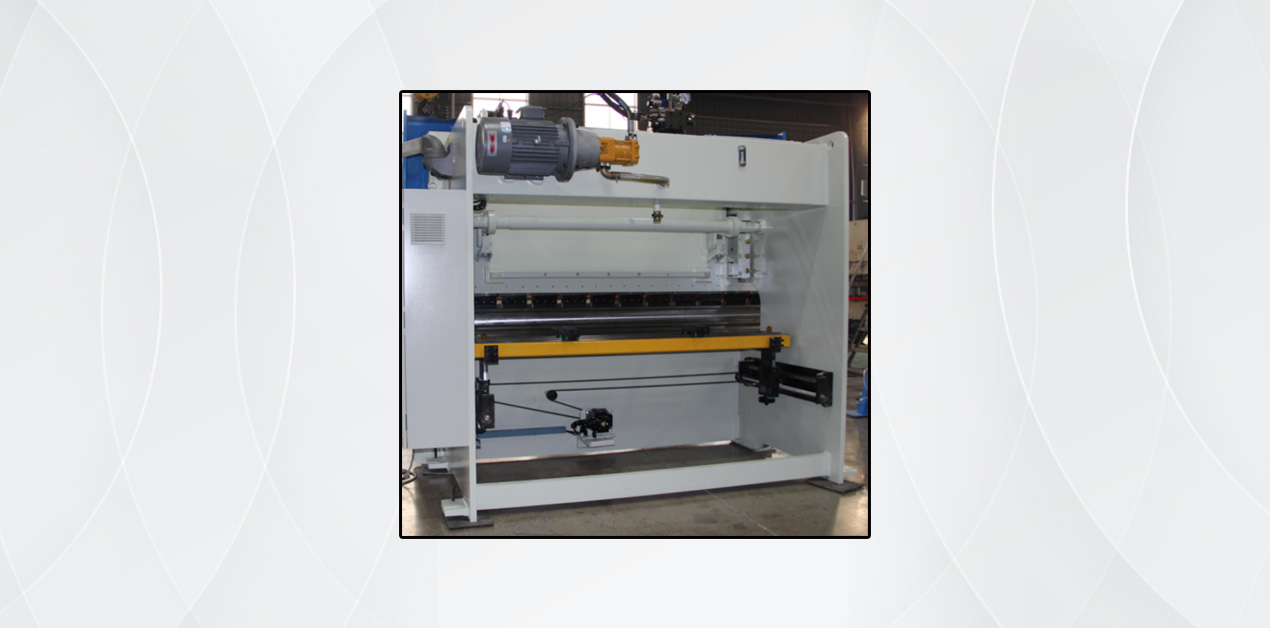

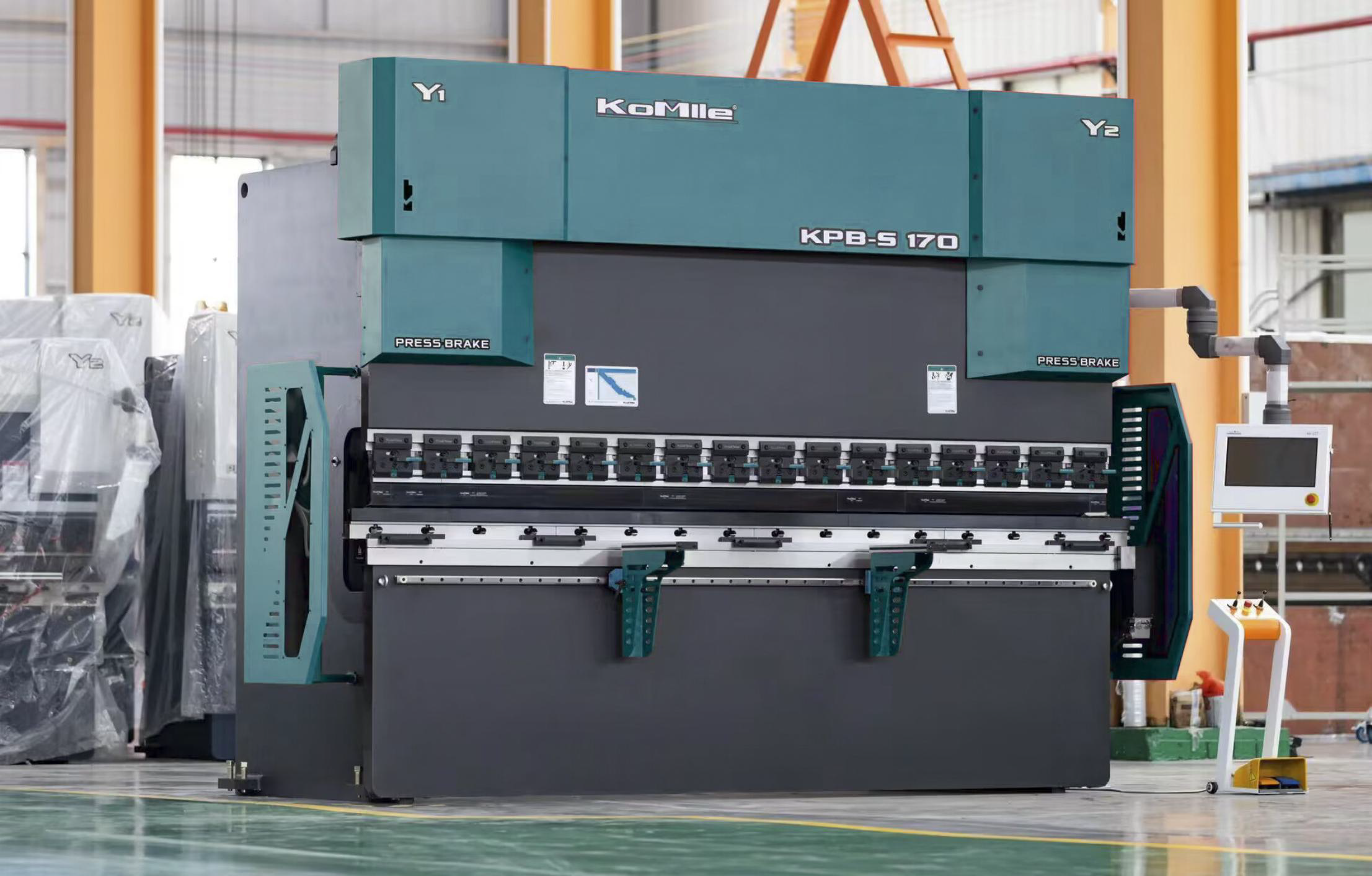

High efficiency bending machine WG160T3200
유압식에서 업그레이드된 벤딩머신입니다
제품 영상
해당 제품정보에 대한 동영상을 확인해보세요.
제품 상세정보
해당 제품에 대한 상세정보를 확인해보세요.
특징

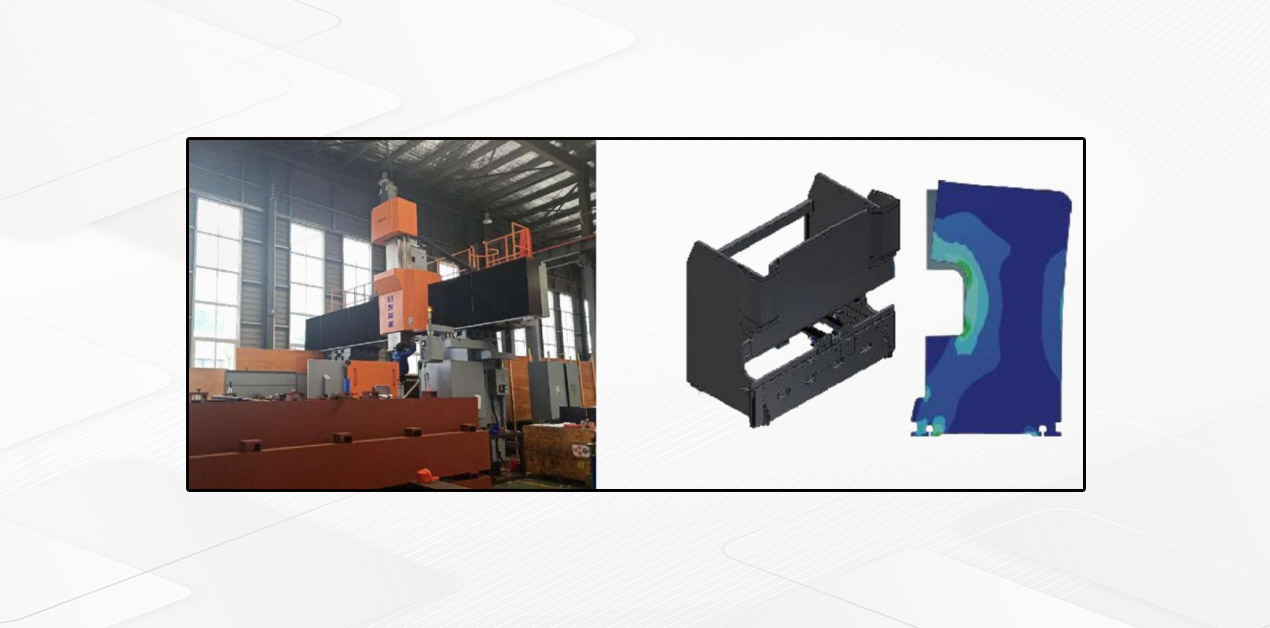

•충분한 강도와 강성을 갖춘 완전한 강철 용접 구조•유압식 다운스트로크 구조, 안정적이고 부드럽습니다.
•기계식 정지 장치, 동기 토크 및 고정밀도
•백게이지는 모터로 구동되는 매끄러운 막대가 있는 T형 나사의 백게이지 메커니즘을 채택합니다.
•긴장 보정 메커니즘이 있는 상부 도구로 굽힘의 고정밀도를 보장합니다.
•TP10S NC 시스템

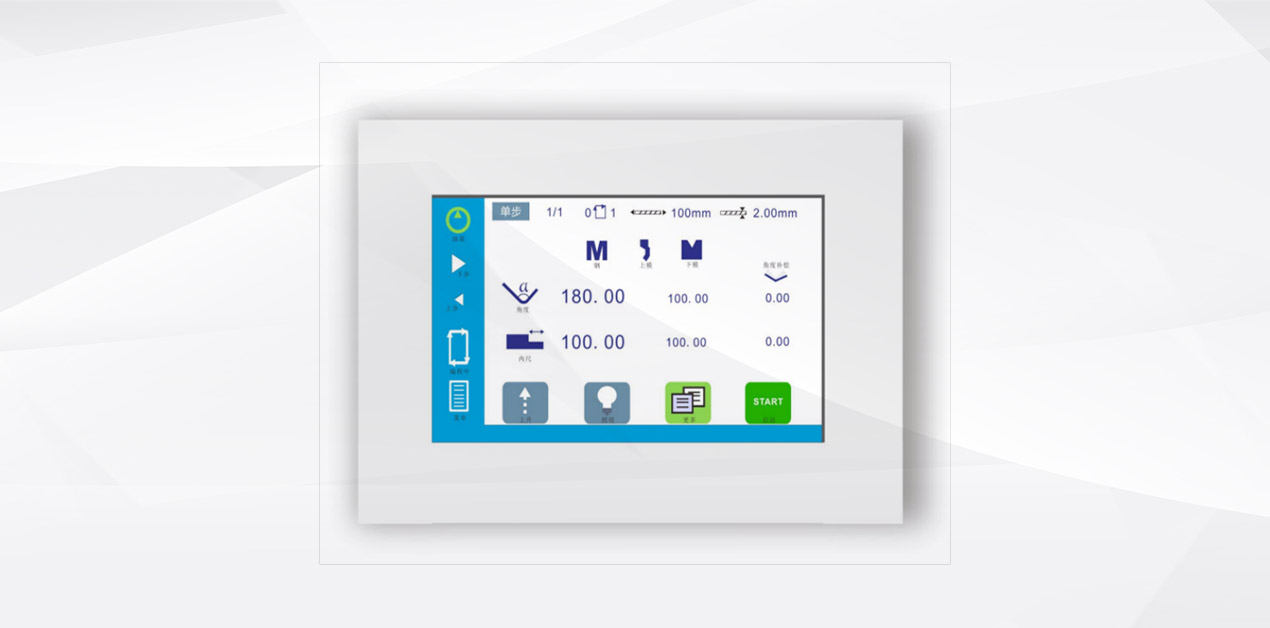

CNC 시스템
• TP10S 터치스크린
• 각도 프로그래밍 및 깊이 프로그래밍 전환 지원 • 금형 및 제품 라이브러리 설정 지원
• 각 단계는 개방 높이를 자유롭게 설정할 수 있음
• 이동 지점 위치를 자유롭게 제어할 수 있음
• Y1、 Y2、 R의 다축 확장을 실현할 수 있음
• 기계적 크라우닝 작업대 제어 지원
• 대형 원호 자동 생성 프로그램 지원
• 상사점, 하사점, 느슨한 발, 지연 및 기타 단계 변경 옵션을 지원하여 처리 효율성을 효과적으로 개선 • 전자석 단순 브리지 지원
• 완전 자동 공압 팔레트 브리지 기능 지원 • 자동 굽힘 지원, 무인 굽힘 제어 실현, 최대 25단계의 자동 굽힘 지원
• 밸브 그룹 구성 기능, 빠른 감속, 감속, 복귀, 언로딩 동작 및 밸브 동작의 시간 제어 지원
• 40개의 제품 라이브러리가 있으며, 각 제품 라이브러리에는 25단계가 있으며, 대형 원호는 99단계를 지원합니다.
어퍼 툴 패스트 클램프
CNC 시스템
• TP10S 터치스크린• 각도 프로그래밍 및 깊이 프로그래밍 전환 지원 • 금형 및 제품 라이브러리 설정 지원
• 각 단계는 개방 높이를 자유롭게 설정할 수 있음
• 이동 지점 위치를 자유롭게 제어할 수 있음
• Y1、 Y2、 R의 다축 확장을 실현할 수 있음
• 기계적 크라우닝 작업대 제어 지원
• 대형 원호 자동 생성 프로그램 지원
• 상사점, 하사점, 느슨한 발, 지연 및 기타 단계 변경 옵션을 지원하여 처리 효율성을 효과적으로 개선 • 전자석 단순 브리지 지원
• 완전 자동 공압 팔레트 브리지 기능 지원 • 자동 굽힘 지원, 무인 굽힘 제어 실현, 최대 25단계의 자동 굽힘 지원
• 밸브 그룹 구성 기능, 빠른 감속, 감속, 복귀, 언로딩 동작 및 밸브 동작의 시간 제어 지원
• 40개의 제품 라이브러리가 있으며, 각 제품 라이브러리에는 25단계가 있으며, 대형 원호는 99단계를 지원합니다.

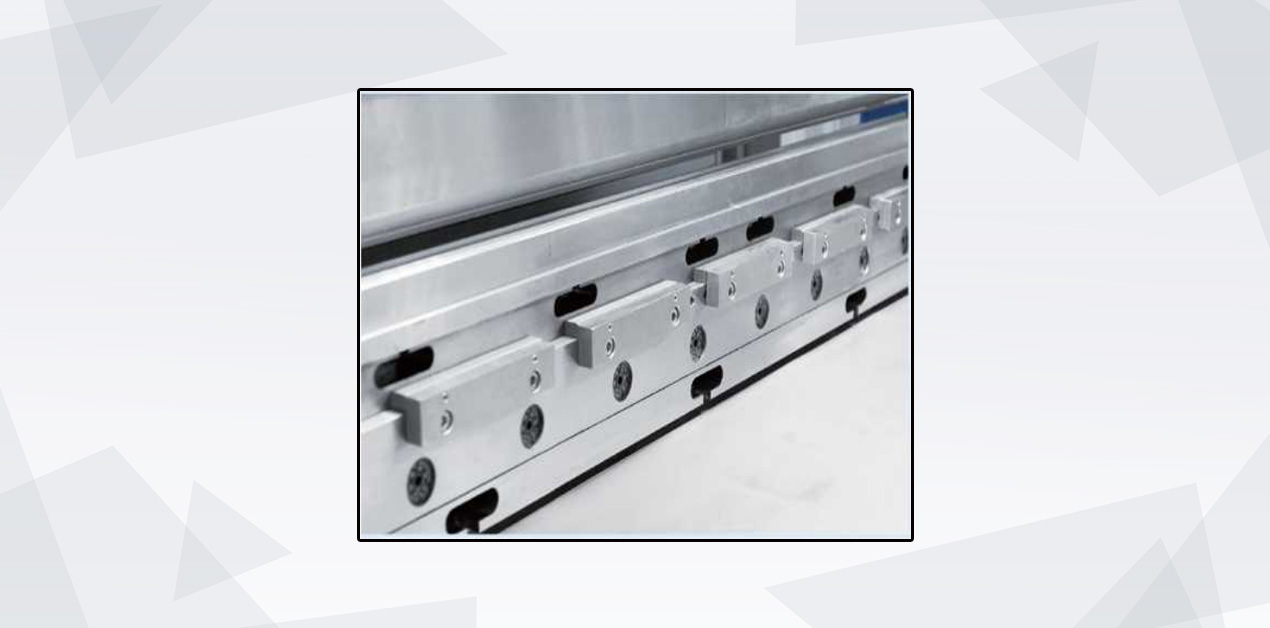

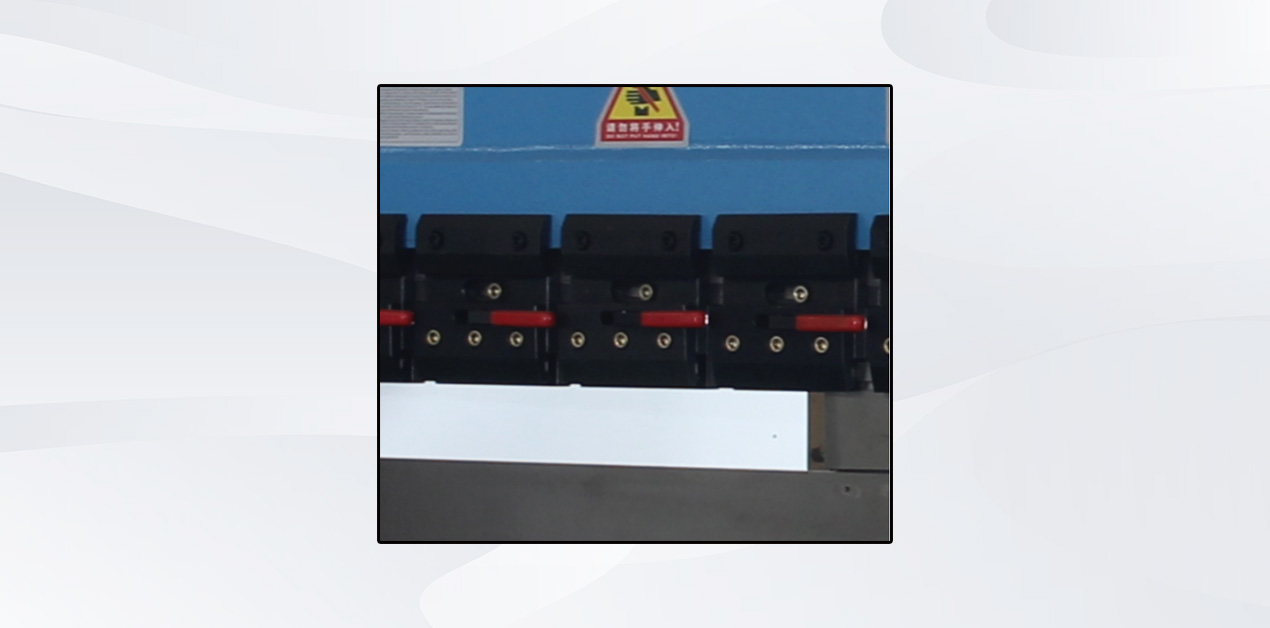

어퍼 툴 패스트 클램프
·어퍼 툴 클램핑 장치는 패스트 클램프입니다.

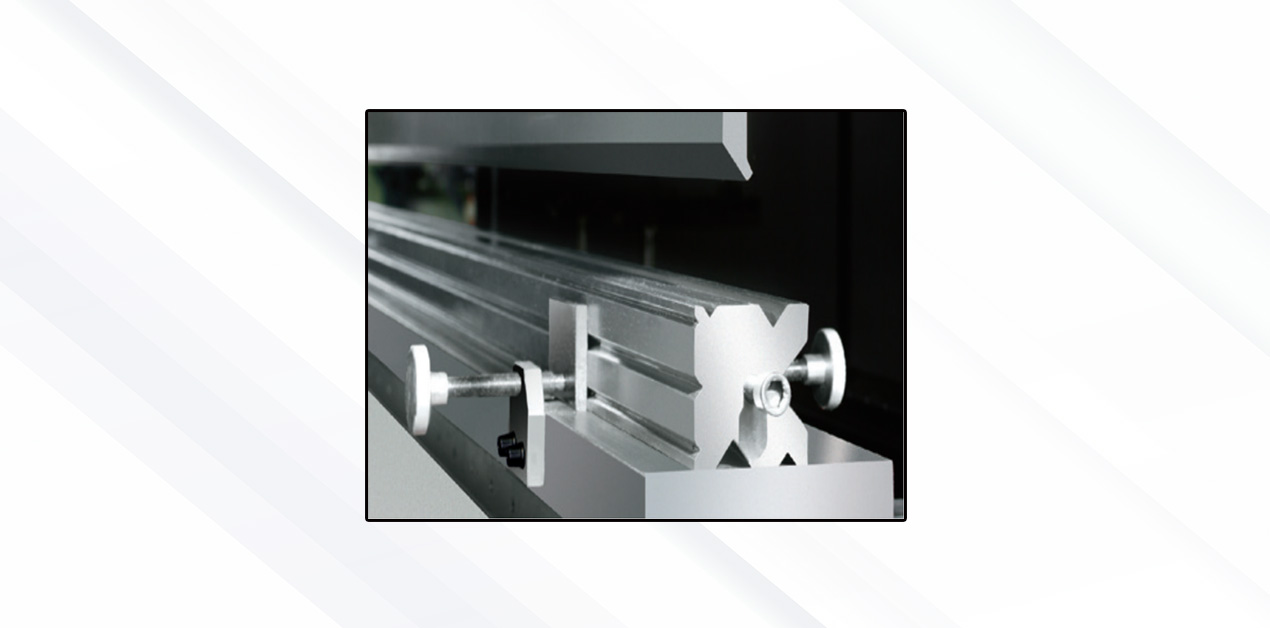

멀티-V 바텀 다이 클램핑(옵션)
·다양한 개구부를 가진 멀티-V 바텀 다이

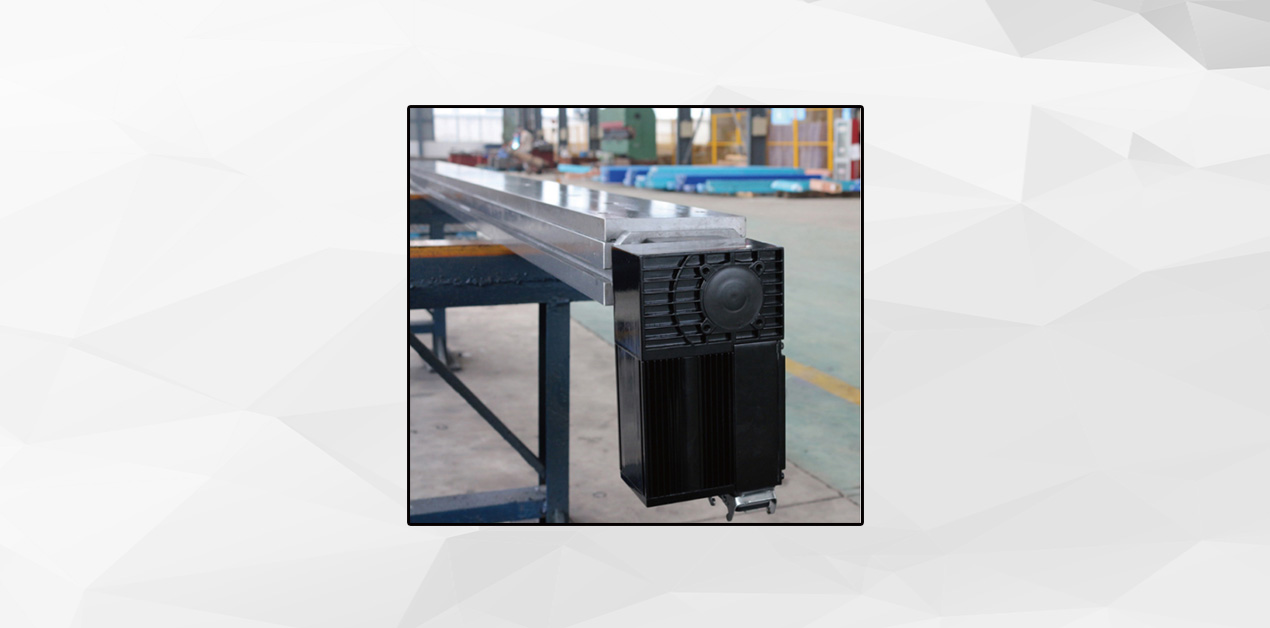

백게이지
·볼스크류/라이너가이드는 고정밀

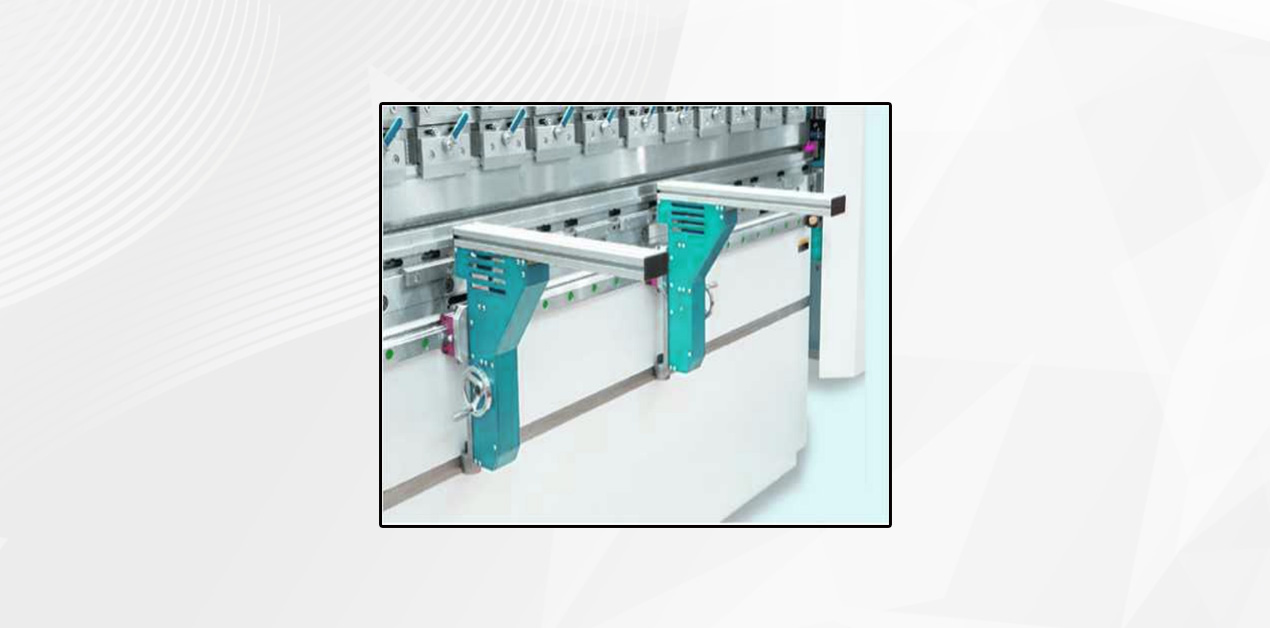

전면 지지대
알루미늄 합금 소재 플랫폼, 매력적인 외관, 그리고 작업물의 긁힘을 줄입니다.
작업대의 크라운 보정
· 볼록 쐐기는 경사면을 가진 볼록 사선 쐐기 세트로 구성됩니다. 돌출된 각 쐐기는 슬라이드와 작업대의 처짐 곡선에 따라 유한 요소 분석으로 설계됩니다.
·CNC 컨트롤러 시스템은 하중 힘에 따라 필요한 보정량을 계산합니다. 이 힘은 슬라이드와 테이블의 수직 플레이트의 처짐과 변형을 일으킵니다. 그리고 볼록 쐐기의 상대적 움직임을 자동으로 제어하여 슬라이더와 테이블 라이저로 인한 처짐 변형을 효과적으로 보정하고 이상적인 굽힘 작업물을 얻습니다.
퀵 체인지 바텀 다이
·바텀 다이에 2-v 퀵 체인지 클램핑 채택

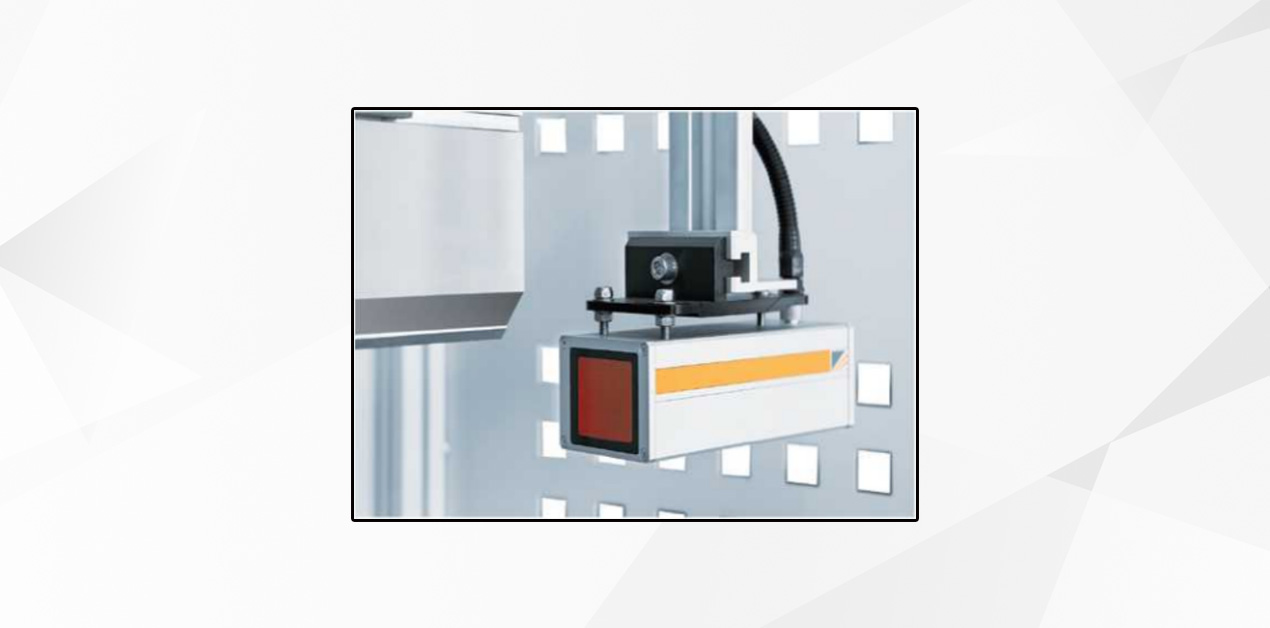

Lasersafe 안전 가드
·Lasersafe PSC-OHS 안전 가드, CNC 컨트롤러와 안전 제어 모듈 간의 통신
· 보호용 이중 빔은 상부 도구 끝 아래 4mm 아래에 위치하여 작업자의 손가락을 보호합니다. 레이저의 세 영역(

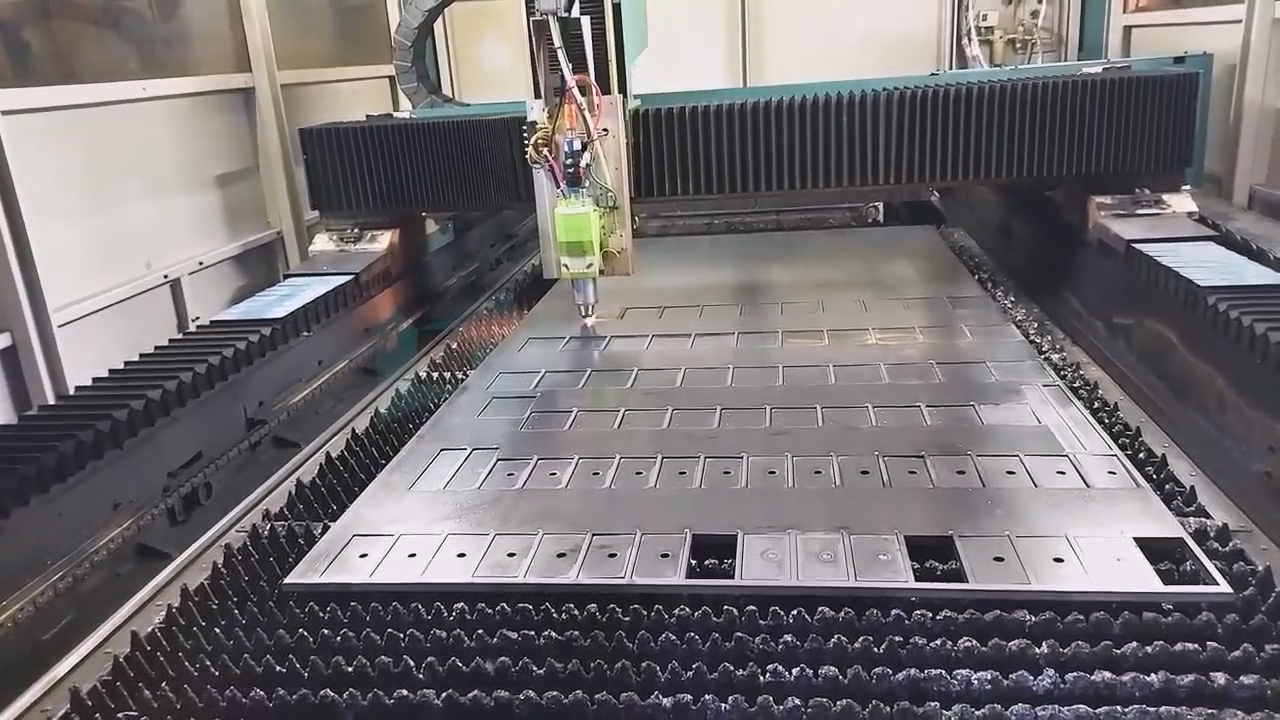

레이저 절단기의 다른 제품들
